Introducción
En los entornos industriales modernos, la automatización de válvulas resulta esencial para garantizar eficiencia operativa, seguridad en procesos críticos y reducción de errores humanos.
Los actuadores eléctricos AUMA representan una solución robusta y confiable para aplicaciones donde la precisión, el control remoto y la durabilidad son factores determinantes.
Una instalación incorrecta puede comprometer la funcionalidad del sistema, ocasionar fallos prematuros y generar costos adicionales por lo que esta guía proporciona los lineamientos esenciales para el montaje mecánico y eléctrico adecuado, así como la correcta selección de accesorios, con el fin de optimizar el rendimiento y la vida útil del actuador.
Consideraciones para el montaje adecuado de los
actuadores
Para garantizar un rendimiento óptimo y una larga vida útil del actuador, es fundamental seguir buenas prácticas durante el montaje. A continuación, presentamos las principales consideraciones que deben tenerse en cuenta en cuanto a alineación, protección mecánica y condiciones ambientales, con el fin de asegurar una instalación segura, eficiente y conforme a las recomendaciones del fabricante.

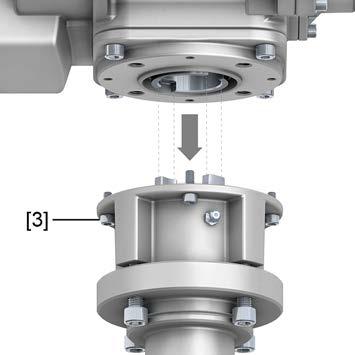

Alineación y acoplamiento preciso
- Verifique que el eje del actuador esté alineado con el eje de la válvula.
- Evite esfuerzos mecánicos y desgaste prematuro.
- Utilice bridas y acoplamientos conforme a ISO 5210 / ISO 5211 / DIN 3210.

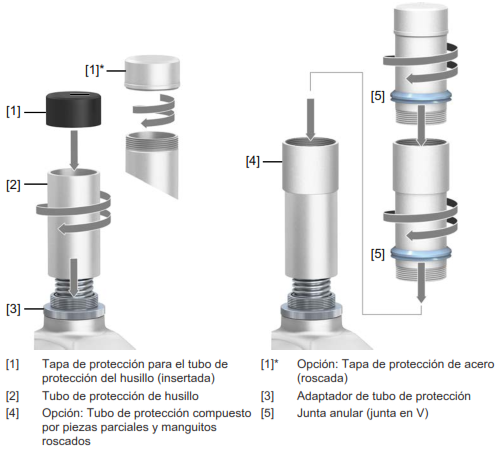

Protección mecánica
Asegure el actuador en una base estable, sin vibraciones.

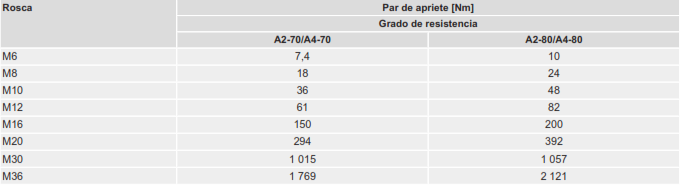

Utilice tornillería de calidad y aplique el torque especificado por el fabricante
Condiciones ambientales
Oriente el compartimiento eléctrico hacia abajo o protéjalo contra humedad.

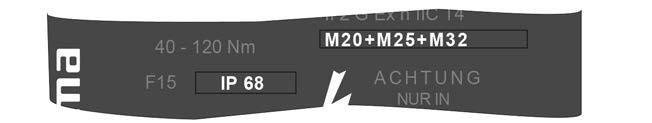

Compruebe el grado de protección IP y complemente con cubiertas adicionales cuando sea necesario.
Conexiones eléctricas seguras
Para garantizar un funcionamiento fiable y seguro del actuador, es imprescindible realizar conexiones eléctricas correctamente. A continuación, se detallan las principales recomendaciones que debes seguir en cuanto a alimentación, conectores, señales de control y puesta a tierra, con el fin de asegurar una instalación eléctrica segura y conforme a los estándares técnicos.
Alimentación
-

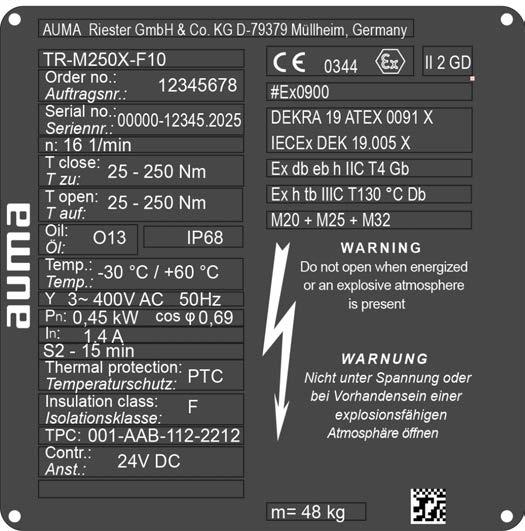

Verifique el voltaje y tipo de
corriente según la placa de identificación.

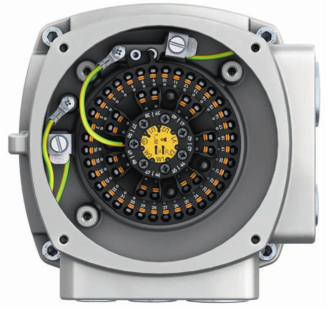

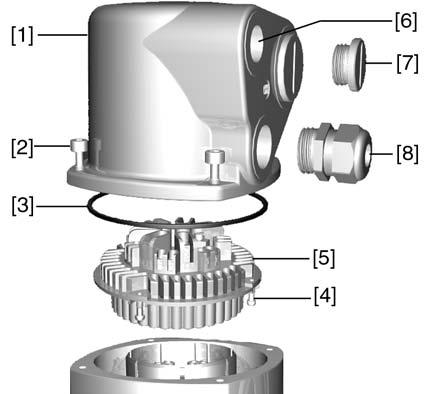

Conectores y sellado
- Use conectores tipo AUMA con sellado IP67 o superior.
- Apriete las bornas con el
torque indicado para evitar falsos contactos.
Puesta a tierra
- Todos los actuadores deben estar conectados a tierra conforme a las normas locales.
Señales de Control
- Verifique el protocolo de comunicación: Profibus, Modbus o señal 4–20 mA.

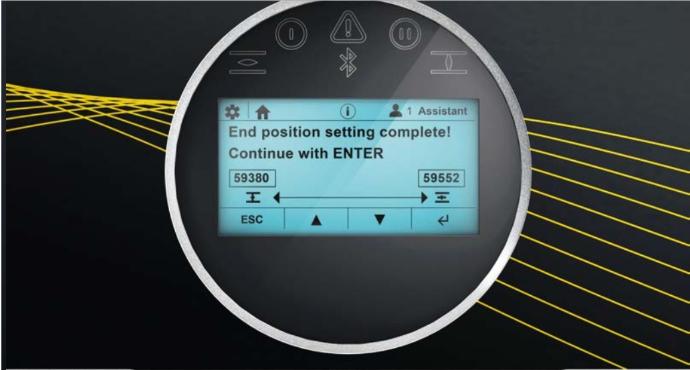

- Configure los límites de carrera, torque, velocidad y lógica de control en actuadores AM/AC
Accesorios de instalación
Los accesorios de instalación son componentes clave para optimizar la funcionalidad, adaptabilidad y confiabilidad de los actuadores en una amplia variedad de aplicaciones industriales. Estos elementos permiten adaptar el actuador al tipo específico de válvula, mejorar la interfaz de control, facilitar la integración con sistemas de automatización y asegurar un rendimiento adecuado en condiciones ambientales exigentes.
AUMA ofrece una solución completa, con accesorios diseñados para garantizar una instalación flexible, segura y personalizada según los requerimientos de cada proyecto.

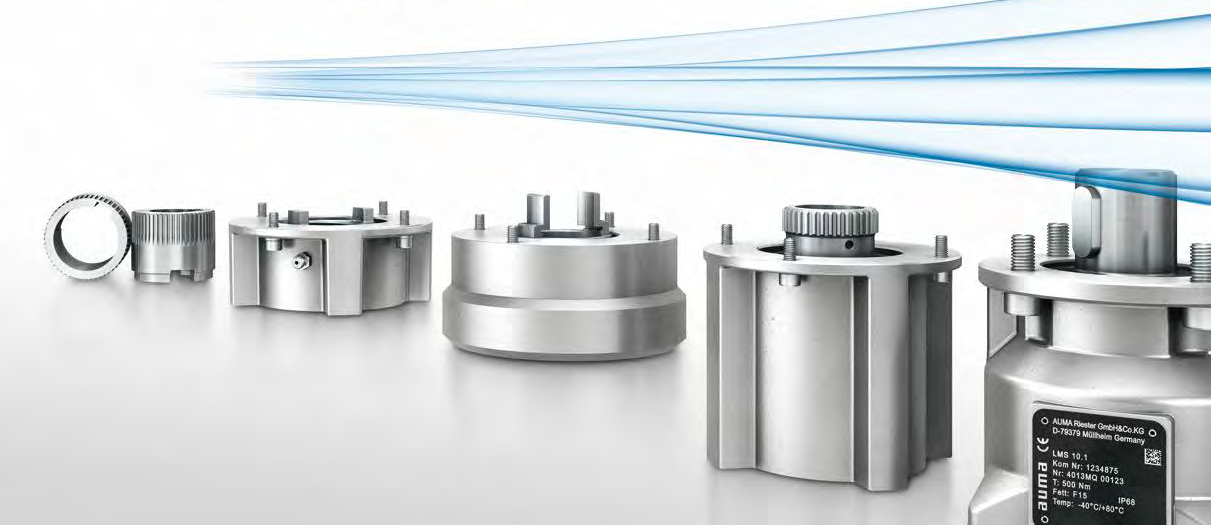

Bridas y adaptadores personalizados
permiten acoplar diferentes tipos de válvulas.
Tuercas de empuje
para válvulas de vástago ascendente.
Indicadores de posición mecánicos o digitales
permiten monitoreo visual o remoto.
Controladores AM/AC: con diagnóstico avanzado y comunicación industrial.
Calentadores anticondensación: para ambientes húmedos o con variaciones térmicas.
Módulos de comunicación SCADA/DCS: integración directa con sistemas de control

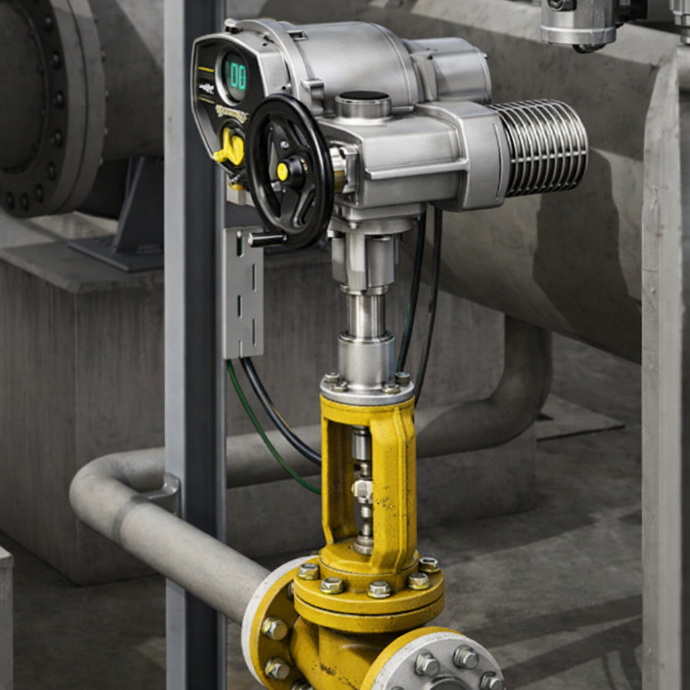

Aplicación: Actuadores para válvulas de vástago ascendente

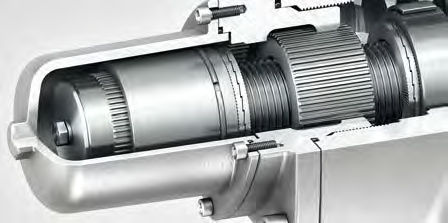

El modelo AUMA TIGRON-M está diseñado para válvulas de compuerta o globo, donde el movimiento del vástago es lineal. Transforma el giro en desplazamiento axial y soporta grandes esfuerzos de empuje.
¿Qué hace especial al TRIGON-M para válvulas de vástago ascendente?
El TRIGON-M fue pensado para resolver retos reales en campo, no para quedarse en el papel. Si trabajas con válvulas grandes o en condiciones exigentes, estas son las razones por las que este actuador puede ser tu mejor opción:
✅ Su diseño multivueltas es perfecto para mover válvulas grandes o de alta presión.
✅ Incluye una tuerca de empuje integrada que transmite el movimiento directamente al vástago. Sin adaptadores, sin juegos innecesarios.
✅ Puedes configurarlo hasta 1000 Nm, según lo que requiera tu sistema. Control total, sin improvisar.
✅ Compatible con módulos AUMA para automatización completa. Se conecta fácil con SCADA, DCS o controladores industriales. Supervisión y mando remoto incluidos.
✅ Incluye indicador de posición de carrera: ideal para procesos donde cada milímetro de apertura cuenta. Precisión garantizada.

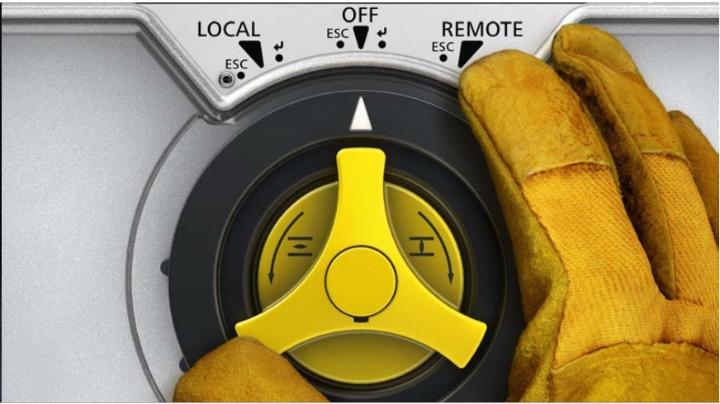

Manejo simple con una sola mano gracias al Combi-Switch o sin contacto, con lápiz magnético. Ideal para operarios que trabajan con guantes o en ambientes difíciles.
¿Qué hace tan resistente al actuador TIGRON-M?
El actuador TRIGON-M no solo es potente, también está listo para trabajar en las condiciones más exigentes. Aquí te explicamos por qué es la opción más segura y confiable para tu instalación industrial:
🔥 Trabaja en climas extremos desde -65 °C hasta +75 °C, no importa si hace un calor abrasador o un frío polar: el actuador sigue operando sin fallas.
🧱 Resiste a golpes, agua y suciedad gracias a su carcasa de aluminio con protección IP68. Perfecto para lugares donde el entorno es hostil.
⚙️ Anticorrosión lista para todo. Tiene el recubrimiento especial C5-M / C5-I / C5-CX que lo protege contra ambientes corrosivos como plantas químicas, zonas costeras o industriales.
💥 Seguro hasta en zonas explosivas por su diseño antideflagrante (Ex d) que permite instalarlo en áreas con gases peligrosos o atmósferas explosivas.

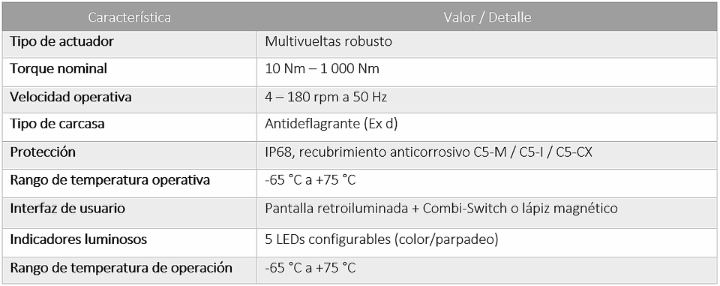

📊 Rendimiento ajustado a lo que necesites con par de salida nominal de 10 a 1,000Nm, velocidad operativa de 4 a 180rpm a 50Hz y configuración personalizable según la válvula.

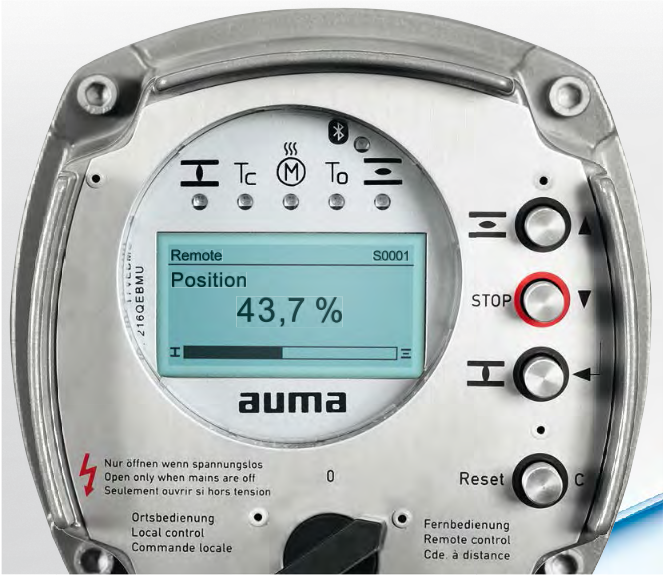

🧠 Fácil de usar, incluso con guantes gracias a su interfaz clara y segura con pantalla retroiluminada, protección por contraseña y 5 indicadores LED configurables (color y parpadeo).
