¿Cómo elegir un medidor de flujo sin margen de error?
Elegir un medidor de flujo no es simplemente seleccionar un equipo del catálogo. Es tomar una decisión que impactará directamente en la eficiencia, la rentabilidad y la continuidad operativa de tu proceso.
La selección de un caudalímetro o medidor de flujo no es una decisión trivial.
Un error en la elección no solo impacta en el presupuesto, sino que también puede generar paradas de planta, mediciones inexactas, fallas de seguridad o incumplimiento de normativas. Por eso, más allá de comparar fichas técnicas, lo esencial es alinear las características específicas del proceso con la tecnología del medidor más adecuado a su aplicación y presupuesto.
La clave no está por comenzar por el catálogo, si no en comenzar con la información correcta: conocer el fluido, las condiciones de operación, los requisitos de precisión y las restricciones de instalación. Este análisis inicial evita fallos, reprocesos y gastos innecesarios.
La información crítica que evita errores de selección
Medición confiable
¿Dónde realmente comienza?
Un error común en planta es elegir primero la tecnología y después intentar que el proceso “se adapte” al instrumento. Ese enfoque suele terminar en recalibraciones constantes, problemas de integración o, peor aún, reemplazos prematuros.
Como ingeniero, debes hacer lo contrario:
primero caracterizas el proceso, luego eliges la tecnología
Medidor de flujo
¿Qué información necesitas antes de elegir uno?
Una selección profesional parte de un perfil técnico completo.
Cuanto más preciso sea este perfil, menor será el riesgo de error.
Cada aplicación es diferente:
- Medir agua ultrapura en farmacéutica exige compatibilidad higiénica y alta precisión.
- Medir aceite lubricante requiere considerar viscosidad y pérdida de presión.
- Medir jugos viscosos implica revisar comportamiento no newtoniano y posibles recubrimientos.
Una breve aclaración…
Un medidor de flujo trabaja bajo principios físicos distintos según la tecnología:

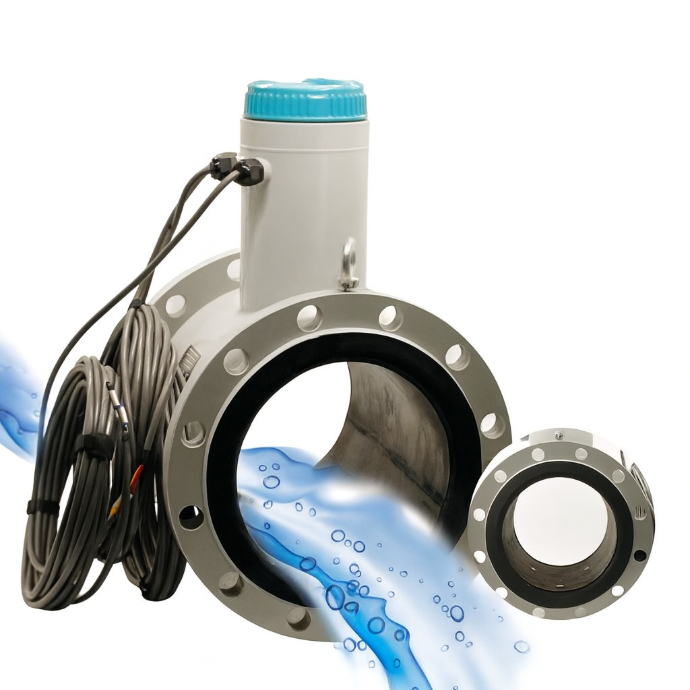

Electromagnético → requiere fluido conductor.

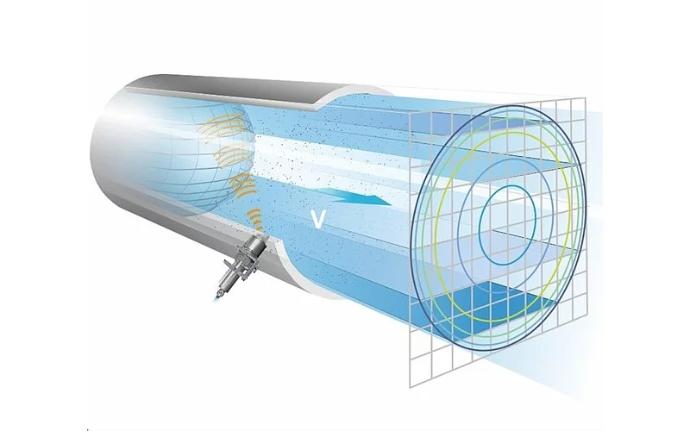

Ultrasónico → depende del perfil y limpieza del fluido.
Coriolis → mide masa directamente, ideal para alta precisión.
Área variable → sensible a cambios de densidad.
Si no conoces el fluido con detalle, estás seleccionando a ciegas.
Preguntas estratégicas
Que determinan el éxito
Ahora entramos en la parte estratégica: las preguntas que realmente determinan si la inversión será correcta o problemática.
- ¿Cuál será el costo total del medidor durante su vida útil y cuánto durará? → Elemento a considerar: Precio.
- ¿El medidor debe ofrecer solo lectura local, o también salida analógica/digital, o integración a PLC/SCADA? → Tomar en cuenta: Requisitos básicos.
- ¿El espacio físico y las condiciones de la tubería permiten la correcta instalación y operación del medidor? → Consideraciones de instalación.
- ¿El material del medidor es compatible con las propiedades químicas, viscosidad, temperatura y conductividad del fluido? → Revisar el medio del proceso.
- ¿El régimen de flujo (laminar, turbulento, con burbujas o sólidos) afectará la medición? → Consideras perfil de flujo.
- ¿Qué tan preciso debe ser el medidor en relación con su costo? → Investigar sobre la precisión.
- ¿Existen normativas obligatorias como ATEX, FDA, EHEDG, ISO o WRAS que debe cumplir la instrumentación? → Verificar certificaciones.

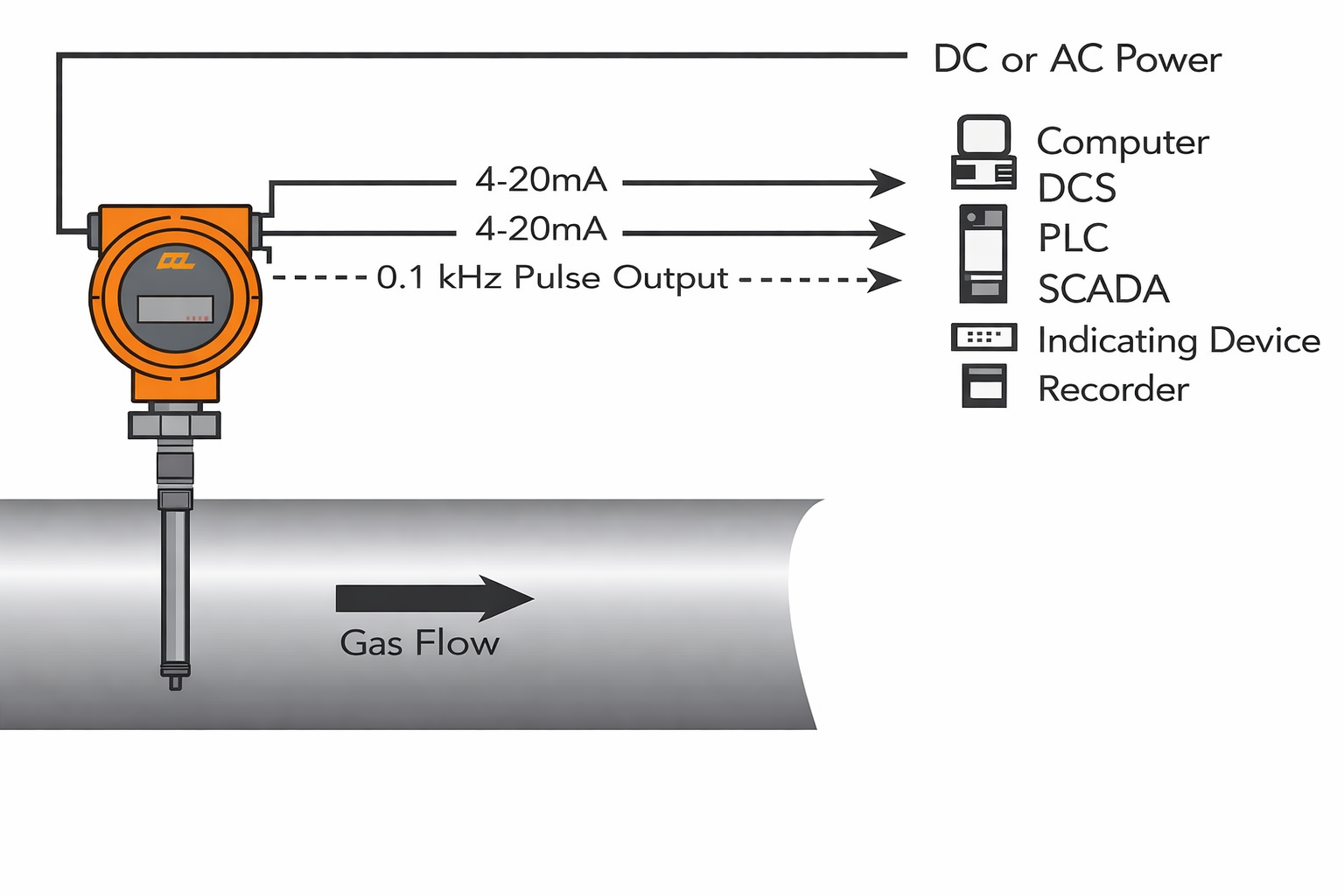

- ¿Los datos se requieren en campo o deben transmitirse vía 4–20 mA, Modbus, Profibus, Ethernet/IP u otros protocolos?→ Obtener buenas comunicaciones.
¿Sabías que…?
Más del 60% de los problemas en medición de caudal no se deben al instrumento, sino a una mala especificación inicial del proceso.

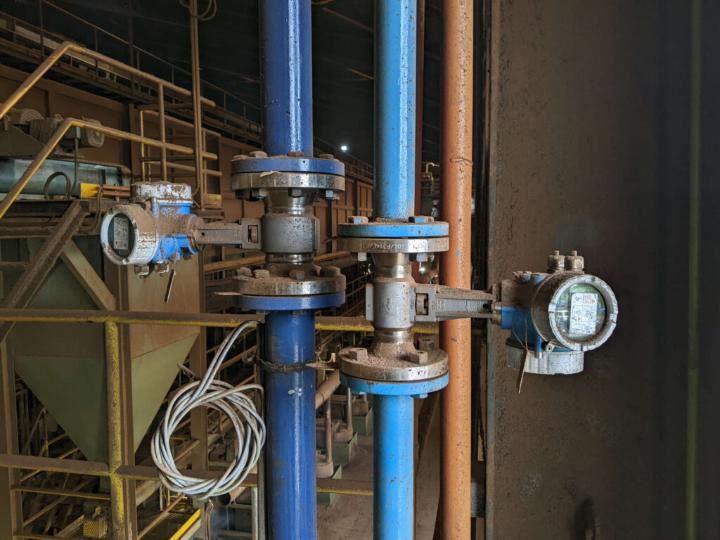

Entorno y condiciones de instalación
Cuando un medidor de flujo presenta lecturas erráticas, desgaste acelerado o fallas repetitivas, el problema rara vez es “la marca”. En la mayoría de los casos, el origen está en algo que se subestimó desde el inicio: las condiciones reales de instalación y operación.
Por ejemplo, lo que implica que no es para todos los casos. Un medidor no trabaja en laboratorio. Trabaja en planta. Y la planta tiene vibraciones, cambios térmicos, turbulencias, sólidos, pulsaciones y restricciones físicas.
Si no se evalúan correctamente estos factores, incluso el mejor instrumento del mercado puede fallar.
Antes de definir un modelo específico, es necesario responder las siguientes preguntas:
• ¿Cuál es el tamaño de la línea de tubería y de qué está hecha?
• ¿Se trata de un área con temperatura estable o expuesta a cambios extremos? ¿Existen riesgos de explosión (zonas ATEX) o agentes corrosivos?
• ¿Qué longitud de tramo recto de tubería es posible antes y después de donde se colocará el instrumento si el medidor lo requiere?
• ¿Habrá otros tipos de instrumentación colocada cerca del medidor de flujo, aguas arriba o aguas abajo?
• ¿Existen limitaciones de espacio en el sitio de instalación que restrinjan el tamaño que puede tener el instrumento?
• ¿El área de instalación requerirá un cierto ángulo u orientación en el que se instalará el instrumento?
Ejemplo: en una planta química con atmósfera corrosiva y riesgo de explosión, un medidor electromagnético con carcasa protegida y certificación ATEX es más confiable que un rotámetro convencional.
Aquí se define la tecnología adecuada tomando en cuenta que el fluido no solo determina el rango de medición.
Determina la tecnología completa. Y por eso es necesario responder:
• ¿Es un medio líquido, gaseoso, vapor, suspensión o multifásico?
• ¿Está limpio o sucio?
• ¿Es corrosiva la naturaleza de los medios, con riesgo de cristalización o recubrimiento?
• ¿Cuál es la densidad, viscosidad, temperatura y presión del medio? ¿Permanecen constantes?
• ¿Son los medios conductores eléctricos y, si lo son, en qué medida?
• ¿El fluido son de naturaleza newtoniana (agua, aceites ligeros) o no newtonianos (pinturas, lodos, suspensiones)?
• ¿El medio tiene alguna propiedad de recubrimiento o cristalización?
• ¿Hay partículas en suspensión? De ser así, ¿cuál es su tamaño?
• ¿Hay algún material ferroso en el medio?
|

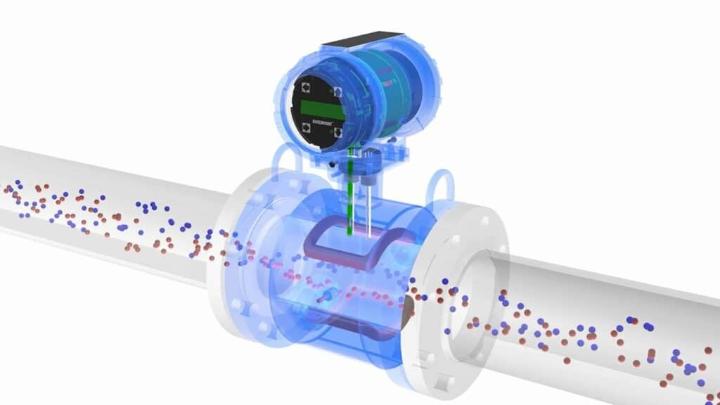

Ejemplo: en una línea de jugo
con pulpa en la industria alimentaria, un caudalímetro electromagnético
sanitario soporta sólidos y asegura cumplimiento con FDA/EHEDG. |
Error común:
Seleccionar un medidor para fluido “limpio” cuando en realidad hay sólidos intermitentes.
Resultado: Obstrucción, Desgaste o Desviaciones de medición.
¿Sabías que…?
Una mala compatibilidad química puede deteriorar sellos y recubrimientos en menos de 6 meses, incluso si el medidor estaba “correctamente especificado” en rango de caudal.

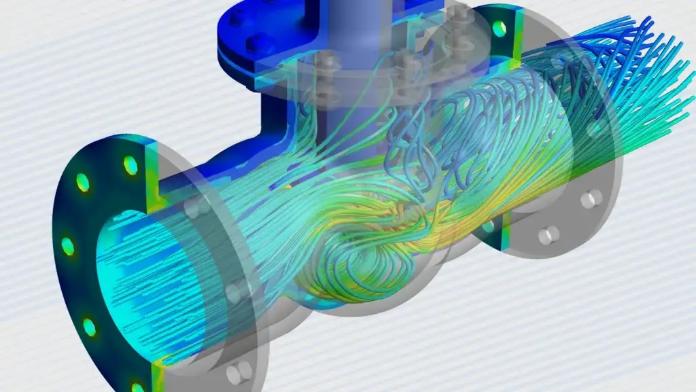

El comportamiento dinámico del proceso cambia todo. No basta con saber el caudal nominal. Hay que entender cómo fluye.
• ¿Es probable que el medio contenga burbujas de aire?
• ¿Las tuberías del proceso están siempre totalmente llenas de medio?
• ¿El caudal se mantendrá relativamente constante o habrá grandes fluctuaciones?
• ¿Existe la posibilidad de flujo pulsante?
• ¿El flujo será en gran parte laminar o turbulento?
• ¿Qué tipo de reducción se necesita para acomodar el rango completo de flujo?
• ¿Cuál es el caudal mínimo y máximo?
• ¿Los medios fluirán en una dirección o serán bidireccionales?
• ¿Es la pérdida de presión del medidor de flujo en la línea una consideración importante?
Una breve aclaración…
En flujo laminar, la distribución de velocidades es parabólica.
En flujo turbulento, es más uniforme.
Algunas tecnologías funcionan mejor en régimen turbulento. Otras se ven afectadas por transiciones.
Requisitos técnicos clave

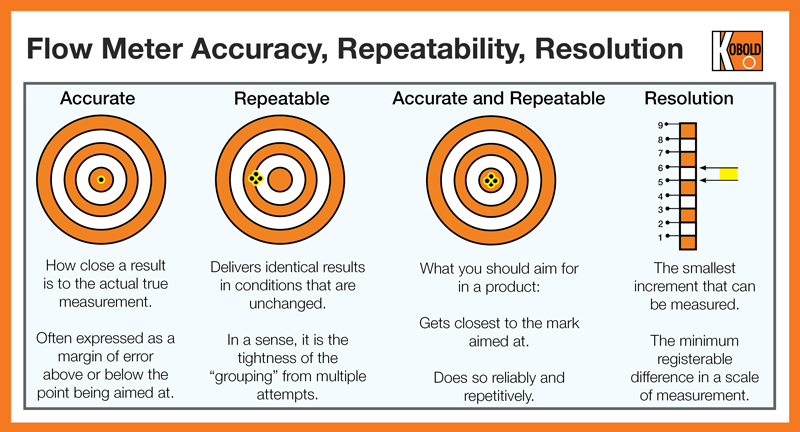

Precisión, repetibilidad y resolución
No son lo mismo… y entender la diferencia evita errores costosos
Muchos proyectos fracasan porque estos tres conceptos se confunden o se subestiman.
Parámetro |
Definición técnica |
Qué responde en operación |
Impacto |
Cuándo priorizarlo |
Error común |
Precisión |
Cercanía del valor medido respecto al valor real (error máximo permitido). |
¿Qué tan exacta es la medición frente al valor verdadero? |
• Pérdida o sobreentrega de producto |
• Transferencia de custodia |
Exigir ±0,1% cuando el proceso solo requiere ±1%, encareciendo innecesariamente el proyecto. |
Repetibilidad |
Capacidad del instrumento de entregar el mismo resultado bajo las mismas condiciones. |
¿Mide igual cada vez que el proceso se repite? |
• Estabilidad del proceso |
• Procesos de mezcla |
Elegir alta precisión, pero baja estabilidad a largo plazo, recalibraciones frecuentes y pérdida de confiabilidad. |
Resolución |
Mínimo cambio de caudal que el instrumento puede detectar. |
¿Puede detectar microvariaciones del proceso? |
• Control fino eficiente |
• Dosificación de aditivos |
Confundir resolución con precisión y no detectar desviaciones pequeñas pero críticas. |
Certificaciones y cumplimiento normativo
En instrumentación industrial, el cumplimiento normativo no es un trámite administrativo. Un medidor técnicamente adecuado, pero sin certificación correcta, puede convertirse en un riesgo operativo o incluso en una no conformidad grave durante inspecciones regulatorias.
Por tanto, realizar las siguientes preguntas son clave para el momento de seleccionar:
¿A qué tipo de cumplimiento normativo está sujeto?
¿Tiene requisitos higiénicos para la aplicación?
¿Tienen los medios de comunicación el potencial de ser explosivos?
El cumplimiento normativo asegura seguridad, calidad y legalidad:
ATEX/IECEx para zonas explosivas.
FDA, EHEDG, 3A para procesos higiénicos.
ISO/ANSI/EN para dimensiones y seguridad.
MID/OIML en aplicaciones de facturación.
